Инструкция по монтажу звукоизоляционных панелей Phone Star
Инструкция по монтажу звукоизоляционных панелей Phone Star

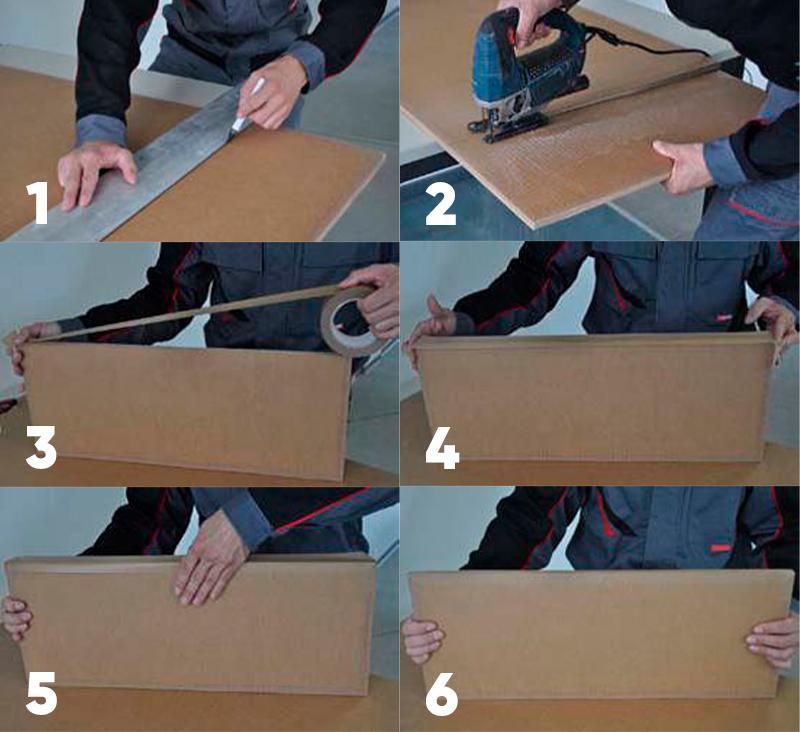

Резка и оклейка
1. Разметка перед резкой звукоизоляционных панелей PhoneStar.
2. Резка звукоизоляционных панелей должна производиться в горизонтальной плоскости. Резать панели можно электро-лобзиком, отрезной машиной или ножовкой по дереву.
3. После резки панель поворачивают срезом вверх и место «среза» проклеивают клейкой лентой Wolf Tape.
4. Клейкую ленту разглаживают руками с загибом ее на перпендикулярные стороны панели.
5. Панель требуемого размера готова к установке.
6. Вторую отрезанную часть панели также необходимо заклеить клейкой лентой Wolf Tape для дальнейшего применения.
Только после этого процесс резки панели считается завершенным.
Монтаж панелей в один слой:

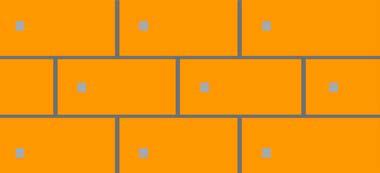

Необходимо придерживаться основного правила: панели PhoneStar монтируются стык в стык, вразбежку по отношению друг к другу. Следует избегать создания перекрестных стыков (смещение панелей минимум 10 см).
Этикетка на лицевой стороне панели должна располагаться горизонтально.

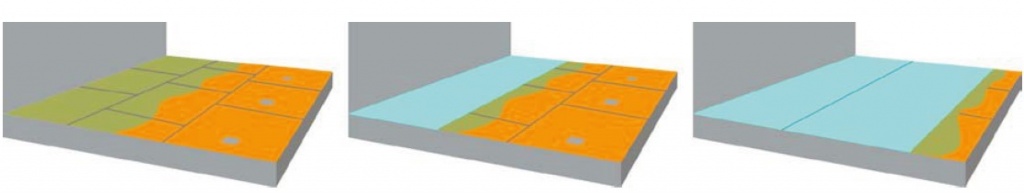

Монтаж панелей в два слоя:
Первый слой панелей монтируется в соответствии с указаниями (см. монтаж панелей в один слой).
При монтаже панелей на пол в два слоя исключается необходимость приклеивания первого слоя к основанию, т.е. в данном случае второй слой панелей просто приклеиваем к первому, сократив при этом расходы на грунтовку основания, паркетный клей и время на просушку.
Второй слой панелей монтируется вразбежку, со смещением не менее 10 см по отношению к первому слою. (Панели второго слоя перекрывают стыки первого слоя).

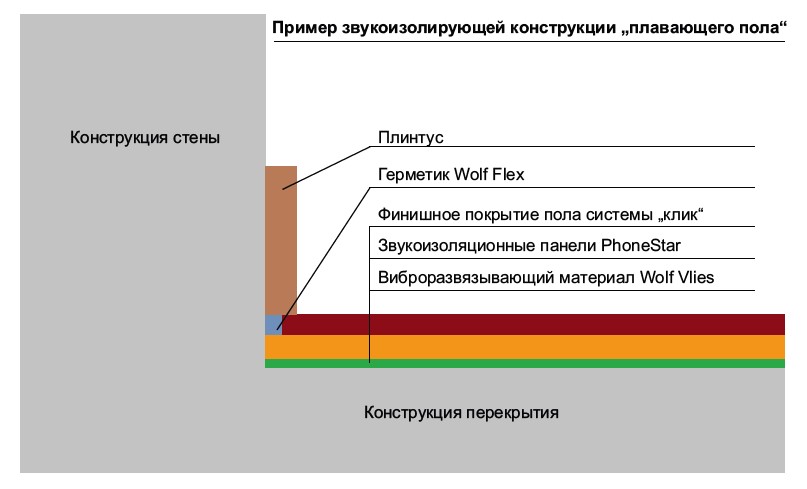

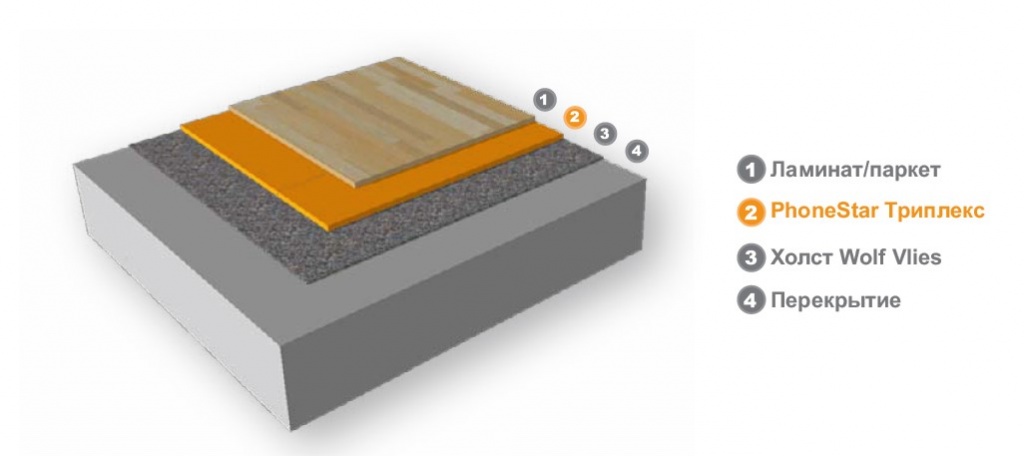

Монтаж ламината и паркета системы «клик» на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, масел, краски.
Панели PhoneStar укладываются на перекрытие без зазора со стеной.
Использование виброразвязывающего материала Wolf Vlies под панелями PhoneStar существенно улучшает звукоизоляционные характеристики системы.
Швы между панелями и стыки с сопрягаемыми поверхностями заполняются виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Ламинат и паркет системы «клик» монтируется непосредственно на панели PhoneStar, в соответствии с общими рекомендациями.
Во избежание создания звуковых мостиков между ламинатом/паркетом и стеной необходимо оставить зазор величиной 4-7 мм.
Укладка панелей PhoneStar в два слоя ощутимо улучшает звукоизоляционные свойства конструкции.

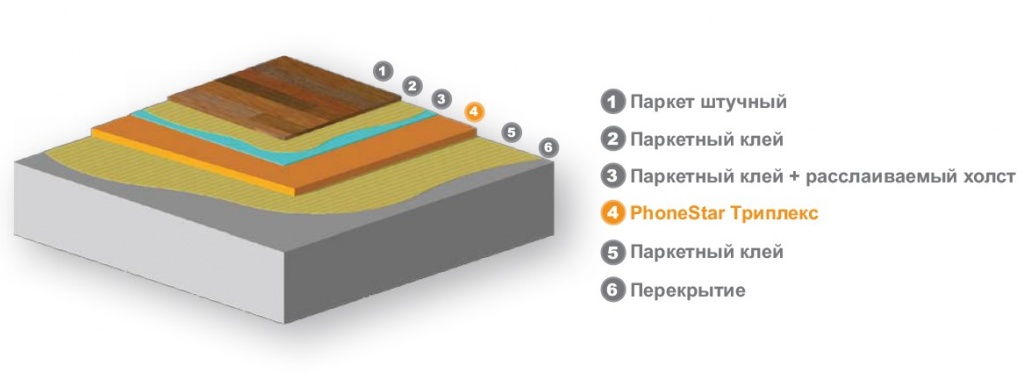

Монтаж штучного паркета на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, ма-
сел, краски.
На загрунтованную поверхность перекрытия сплошным слоем паркетного клея приклеиваются панели
PhoneStar.
Примечание: в случае укладки панелей PhoneStar в два слоя достаточно склеить панели между собой,не приклеивая их к поверхности перекрытия. Использование виброразвязывающего материала Wolf
Vlies под нижним слоем панелей PhoneStar существенно улучшает звукоизоляционные характеристики системы.
После просушки, швы между панелями и стыки с сопрягаемыми поверхностями заполняют виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Затем к панелям PhoneStar сплошным слоем паркетного клея приклеивают расслаиваемый холст (избегать укладки внахлёст). После этого начинают клеить паркет в соответствии с рекомендациями производителя.
Подложка приклеивается сплошным слоем клея

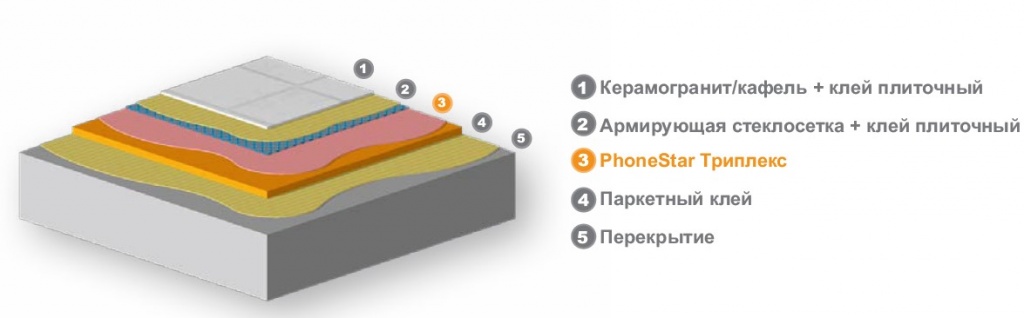

Монтаж керамогранита и кафельной плитки на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, масел, краски.
На загрунтованную поверхность перекрытия сплошным слоем паркетного клея приклеиваются панели PhoneStar.
Примечание: в случае укладки панелей PhoneStar в два слоя достаточно склеить панели между собой, не приклеивая их к поверхности перекрытия. Использование виброразвязывающего материала Wolf
Vlies под нижним слоем панелей PhoneStar существенно улучшает звукоизоляционные характеристики системы.
После просушки, швы между панелями и стыки с сопрягаемыми поверхностями заполняют виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Смонтированные таким образом панели PhoneStar необходимо прогрунтовать.
После просушки, на панели PhoneStar при помощи зубчатого шпателя (10 х 10) наносится пластичный клей для кафеля/керамогранита. В еще влажный слой клея уложить армирующую стеклосетку и загла-
дить поверхность гладкой стороной шпателя. Толщина армирующего слоя, включая стеклосетку, при этом должна составлять не менее 5 мм.
После просушки армирующего слоя (при нормальной влажности воздуха 48 часов) на него зубчатым шпателем наносится пластичный клей для кафеля/керамогранита и укладывается кафельная плитка
или керамогранит. Заделку швов между кафельной плиткой/керамограгранитом пластичной затиркой производить только после полного высыхания клея.

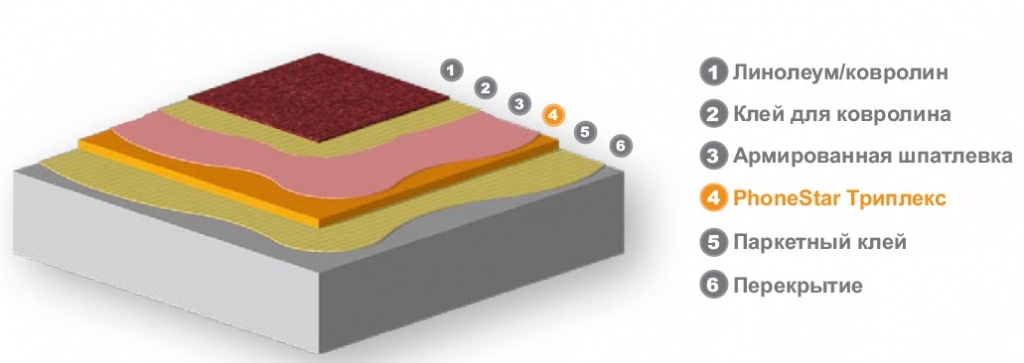

Монтаж линолеума и ковролина на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, масел, краски
.
На загрунтованную поверхность перекрытия сплошным слоем паркетного клея приклеиваются панели PhoneStar.
Примечание: в случае укладки панелей PhoneStar в два слоя достаточно склеить панели между собой, не приклеивая их к поверхности перекрытия. Использование виброразвязывающего материала Wolf
Vlies под нижним слоем панелей PhoneStar существенно улучшает звукоизоляционные характеристики системы.
После просушки, швы между панелями и стыки с сопрягаемыми поверхностями заполняют виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Смонтированные таким образом панели PhoneStar необходимо прогрунтовать.
На грунтованные и просушенные панели PhoneStar наносят слой армированной шпатлевки толщиной не менее 5 мм. (Шпатлевка с добавлением специальных полиакриловых волокон, придающих ей до-
полнительную эластичность и увеличивающих прочность при изгибе.)
*Допускается использование пластичных шпатлевок или клеев для керамогранита с применением армирующей стеклосетки.
После просушки (48 часов), в соответствии с рекомендациями производителя финишного покрытия монтируется линолеум/ковролин.
Примечание: для ускорения и удешевления процесса вместо шпатлевки на панели PhoneStar смонтировать склеенные шип в паз плиты OSB или дешевый ламинат системы «клик», оставляя вдоль стен
зазоры 3-8 мм. Эти зазоры заполнить герметиком Wolf Flex. На подготовленную таким образом поверхность, в соответствии с рекомендациями производителя финишного покрытия монтируется линолеум/
ковролин.
Общие рекомендации по монтажу панелей PhoneStar на массивные стены и внутренние перегородки

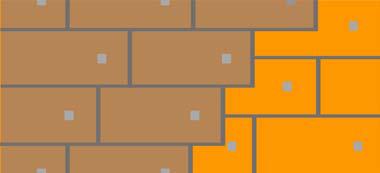

Панели монтируются стык в стык по отношению панель к панели вразбежку, без зазоров к полу, прилегающим стенам и потолку.
Текст на этикетке панели PhoneStar при монтаже на стены всегда должен располагаться горизонтально, так чтобы он легко читался. Это обеспечивает правильное размещение слоев каркаса внутри панели и
способствует достижению наилучшего эффекта.
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Варианты монтажа панелей PhoneStar:
- Панели PhoneStar монтируются к стене дюбель-гвоздями Wolf (пеноблок, бетон, кирпич, дерево).
- Панели PhoneStar монтируются саморезами к обрешетке из металлического профиля.
- Панели PhoneStar монтируются саморезами к деревянной обрешетке.
Саморезы, которыми крепятся панели PhoneStar к каркасу, должны входить в лист под прямым углом и проникать в металлический профиль на глубину не менее 10 мм, а в деревянный брусок - 20 мм. Го-
ловки саморезов утапливаются в панель на глубину около 1 мм, при этом изогнутые или неправильно завернутые саморезы следует удалить и заменить новыми на расстоянии 5 см от прежних, а старые
отверстия заклеить лентой Wolf Tape. Следите за тем, чтобы панели PhoneStar располагались перпендикулярно несущим профилям или брускам и были обклеены по швам лентой Wolf Tape как на первом,
так и (в случае двухслойной обшивки) на втором слое. Стыки торцов панелей должны быть расположены на несущем профиле или бруске и смещены относительно стыков смежных листов на расстояние
не менее 400 мм.
Прослойка из виброизолирующего материала Wolf Vlies или мягкой ДВП (12-25 мм) между стеной и панелями PhoneStar и между панелями PhoneStar и ГКЛ/ГВЛ способствует увеличению звукоизоляци-
онных свойств системы.
Для значительного увеличения эффективности звукоизоляции рекомендуется монтаж панелей PhoneStar в два слоя
.
В качестве финишной отделки рекомендуется применение листов ГКЛ или ГВЛ. Во избежание создания звуковых мостиков листы ГКЛ/ГВЛ крепятся саморезами к панелям PhoneStar , а не к обрешетке. При
монтаже ГКЛ/ГВЛ необходимо оставлять зазоры в 5-8 мм между сопрягаемыми поверхностями (стен,пола, потолка). Эти зазоры заполняются герметиком Wolf Flex.

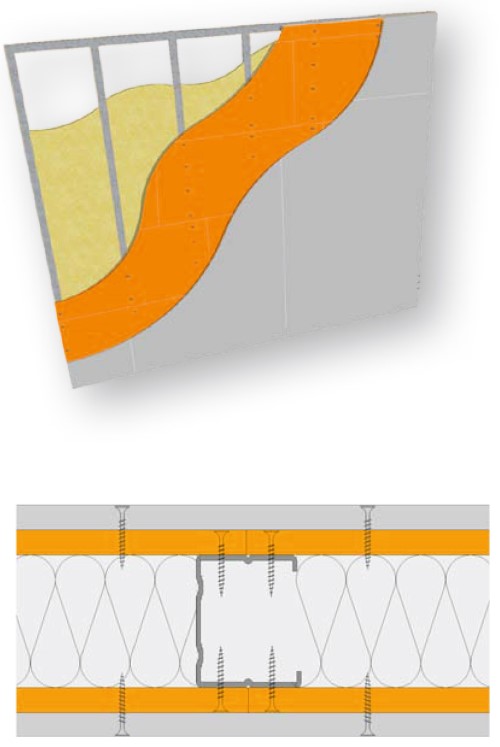

Монтаж панелей PhoneStar на внутренние перегородки
При возведении внутренних перегородок сначала из выбранного металлического профиля или деревянных брусков соответствующего сечения возводят каркас перегородки. Расстояние между осями вер-
тикальных стоек 400 мм.
Каркас перегородки не должен соприкасаться со стенами, потолком и полом. Для этого между каркасом
и конструкциями здания прокладывают полоски из панелей PhoneStar или виброизолирующей ленты Wolf Band.
Панели PhoneStar вразбежку крепят к стойкам профиля на саморезах с шагом 200-250 мм с небольшим притапливанием головки в толще панели (отступы от края панели 10-15 мм). Панели крепят без зазоров
между собой и сопрягаемыми поверхностями.
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Затем к панелям монтируются ГКЛ или ГВЛ. Во избежание создания звуковых мостиков листы ГКЛ/ГВЛ крепятся саморезами Wolf к панелям PhoneStar , а не к обрешетке. При монтаже ГКЛ/ГВЛ необходимо
оставлять зазоры в 4-5 мм между сопрягаемыми поверхностями (стен, пола, потолка). Эти зазоры заполняются герметиком Wolf Flex.
Примечание: для улучшения целевых свойств системы, пространство внутри каркаса из металлического профиля (деревянной обрешетки) дополнительно заполнить минеральной плитой или мягкой ДВП.

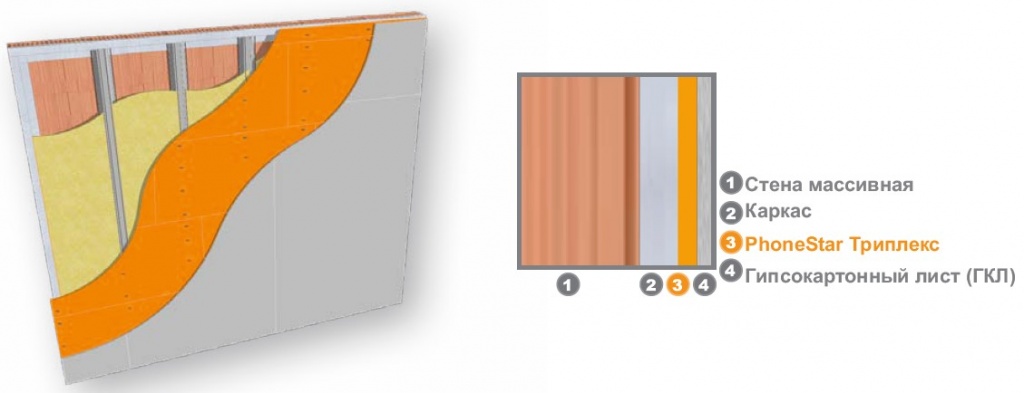

Монтаж панелей PhoneStar на массивные стены с применением обрешетки из металлического профиля или деревянного бруса

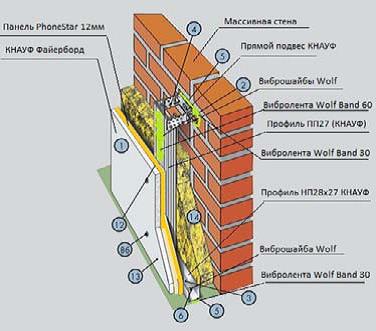

Монтаж панелей PhoneStar к металлическому профилю:
Металлический профиль и подвесы оклеить виброизолирую-щей лентой Wolf Band и закрепить профиль к стене саморезом шагом 400 мм, предварительно выставив по уровню.
При креплении подвеса к стене для развязки жесткого соединения самореза с подвесом использовать виброразвязывающие шайбы.
К профилю саморезами с шагом 200-250 мм закрепить панели PhoneStar.
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Монтаж панелей PhoneStar к к деревянной обрешетке:

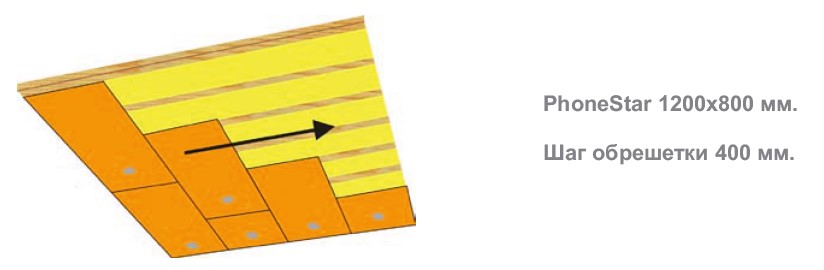

Закрепить обрешетку из деревянных брусков 30х50 с шагом 400 мм, через полоску виброизолирующей ленты Wolf Band 60. Головки саморезов утапливаются в брусок.
К обрешетке саморезами с шагом 200-250 мм закрепить панели PhoneStar (отступы от края панели 10-15 мм).
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Примечание: для улучшения целевых свойств системы, пространство внутри каркаса из металлического профиля (деревянной обрешетки) дополнительно заполнить минеральной плитой или мягкой ДВП.
Затем к панелям монтируются ГКЛ или ГВЛ. Во избежание создания звуковых мостиков листы ГКЛ/ГВЛ крепятся саморезами Wolf к панелям PhoneStar , а не к каркасу. При монтаже ГКЛ/ГВЛ необходимо
оставлять зазоры в 4-5 мм между сопрягаемыми поверхностями (стен, пола, потолка). Эти зазоры заполняются герметиком Wolf Flex.

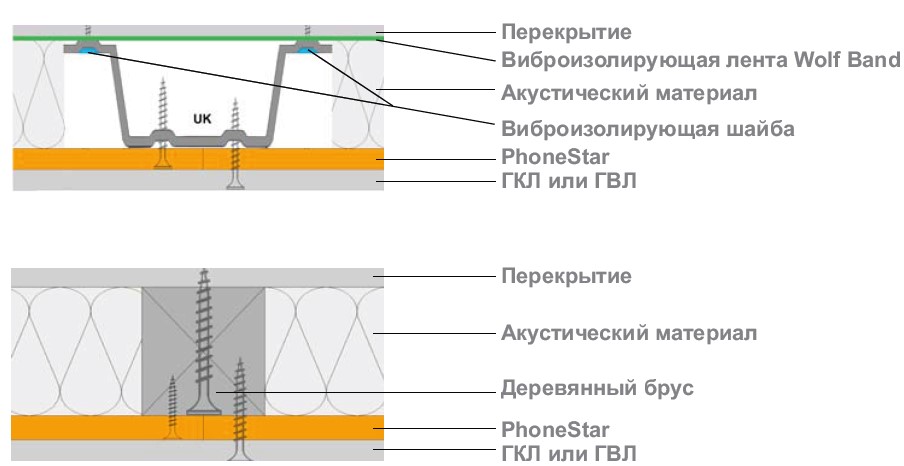

Общие рекомендации по монтажу панелей PhoneStar на потолок (бетонное/деревянное перекрытие)
Монтаж панелей PhoneStar на потолок осуществляется на каркас из Омега-профиля, металлического профиля или деревянного бруса с шагом 400 мм. Элементы каркаса, обклеенные виброизолирующей
лентой Wolf Band, закрепляют на бетонном перекрытии исключительно на металлические анкеры для бетона, устанавливаемые с шагом 400 мм, рассчитанные на нагрузку 40-50 кг/м2.
Панели PhoneStar монтируют к каркасу саморезами вразбежку вплотную друг к другу и к стенам.
Швы между панелями и стыки со стенами заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
На поверхность возведенной конструкции с помощью саморезов монтируют листы ГКЛ (ГВЛ) 12,5 мм, оставляя зазоры 4-5 мм от стен. Эти зазоры заполняются виброизолирующим герметиком Wolf Flex.

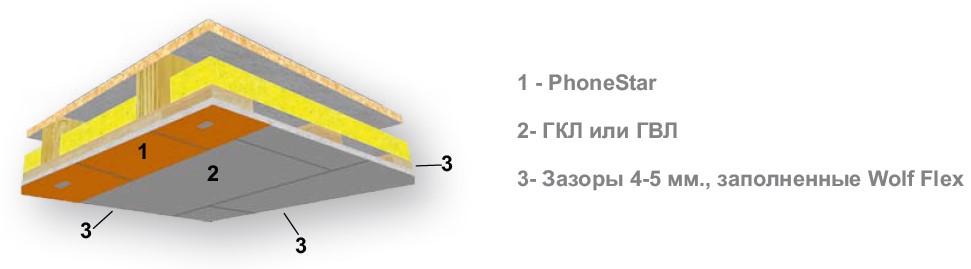

Внимание! При облицовке смонтированных на потолок панелей PhoneStar листы ГКЛ (ГВЛ) крепятся исключительно к металлическому профилю (деревянной обрешетке).
Примечание: Для улучшения целевых свойств системы пространство внутри каркаса из металлического профиля (деревянной обрешетки) дополнительно заполнить минеральной плитой или мягкой ДВП.

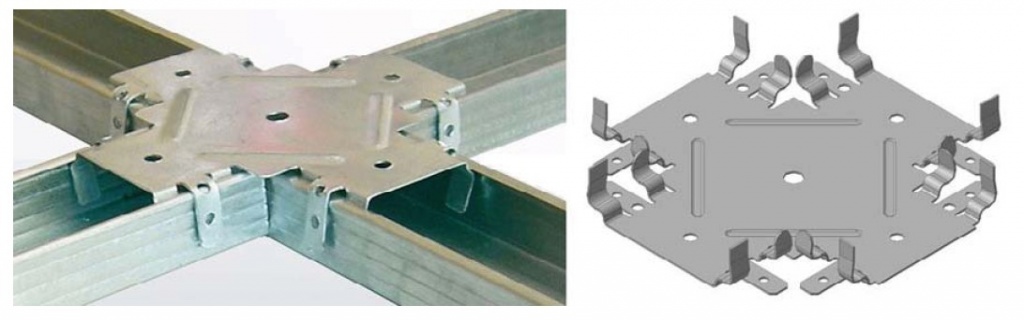

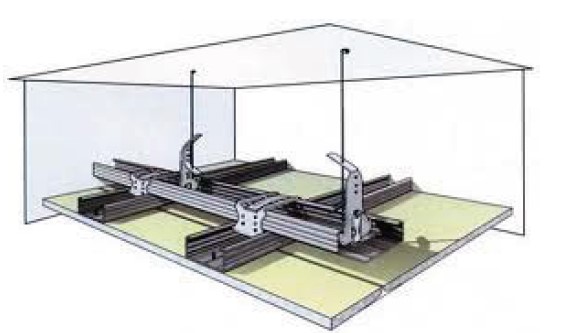

При креплении панелей PhoneStar на подвесную конструкцию из металлического профиля необходимо использовать виброподвесы. Возможно использование прямых подвесов, обклеенных виброизолирую-
щей лентой Wolf Band и закреплённых через виброизолирующие шайбы.
Обрешетка подвесной конструкции монтируется с шагом 400 на 800 мм. При монтаже такой обрешетки используется «одноуровневый соединитель краб».
В больших по размеру помещения рекомендуется использовать двухуровневый каркас для обеспечения жёсткости конструкции.

Резка и оклейка
1. Разметка перед резкой звукоизоляционных панелей PhoneStar.
2. Резка звукоизоляционных панелей должна производиться в горизонтальной плоскости. Резать панели можно электро-лобзиком, отрезной машиной или ножовкой по дереву.
3. После резки панель поворачивают срезом вверх и место «среза» проклеивают клейкой лентой Wolf Tape.
4. Клейкую ленту разглаживают руками с загибом ее на перпендикулярные стороны панели.
5. Панель требуемого размера готова к установке.
6. Вторую отрезанную часть панели также необходимо заклеить клейкой лентой Wolf Tape для дальнейшего применения.
Только после этого процесс резки панели считается завершенным.
Монтаж панелей в один слой:
Необходимо придерживаться основного правила: панели PhoneStar монтируются стык в стык, вразбежку по отношению друг к другу. Следует избегать создания перекрестных стыков (смещение панелей минимум 10 см).
Этикетка на лицевой стороне панели должна располагаться горизонтально.
Монтаж панелей в два слоя:
Первый слой панелей монтируется в соответствии с указаниями (см. монтаж панелей в один слой).
При монтаже панелей на пол в два слоя исключается необходимость приклеивания первого слоя к основанию, т.е. в данном случае второй слой панелей просто приклеиваем к первому, сократив при этом расходы на грунтовку основания, паркетный клей и время на просушку.
Второй слой панелей монтируется вразбежку, со смещением не менее 10 см по отношению к первому слою. (Панели второго слоя перекрывают стыки первого слоя).
Монтаж ламината и паркета системы «клик» на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, масел, краски.
Панели PhoneStar укладываются на перекрытие без зазора со стеной.
Использование виброразвязывающего материала Wolf Vlies под панелями PhoneStar существенно улучшает звукоизоляционные характеристики системы.
Швы между панелями и стыки с сопрягаемыми поверхностями заполняются виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Ламинат и паркет системы «клик» монтируется непосредственно на панели PhoneStar, в соответствии с общими рекомендациями.
Во избежание создания звуковых мостиков между ламинатом/паркетом и стеной необходимо оставить зазор величиной 4-7 мм.
Укладка панелей PhoneStar в два слоя ощутимо улучшает звукоизоляционные свойства конструкции.
Монтаж штучного паркета на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, ма-
сел, краски.
На загрунтованную поверхность перекрытия сплошным слоем паркетного клея приклеиваются панели
PhoneStar.
Примечание: в случае укладки панелей PhoneStar в два слоя достаточно склеить панели между собой,не приклеивая их к поверхности перекрытия. Использование виброразвязывающего материала Wolf
Vlies под нижним слоем панелей PhoneStar существенно улучшает звукоизоляционные характеристики системы.
После просушки, швы между панелями и стыки с сопрягаемыми поверхностями заполняют виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Затем к панелям PhoneStar сплошным слоем паркетного клея приклеивают расслаиваемый холст (избегать укладки внахлёст). После этого начинают клеить паркет в соответствии с рекомендациями производителя.
Подложка приклеивается сплошным слоем клея
Монтаж керамогранита и кафельной плитки на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, масел, краски.
На загрунтованную поверхность перекрытия сплошным слоем паркетного клея приклеиваются панели PhoneStar.
Примечание: в случае укладки панелей PhoneStar в два слоя достаточно склеить панели между собой, не приклеивая их к поверхности перекрытия. Использование виброразвязывающего материала Wolf
Vlies под нижним слоем панелей PhoneStar существенно улучшает звукоизоляционные характеристики системы.
После просушки, швы между панелями и стыки с сопрягаемыми поверхностями заполняют виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Смонтированные таким образом панели PhoneStar необходимо прогрунтовать.
После просушки, на панели PhoneStar при помощи зубчатого шпателя (10 х 10) наносится пластичный клей для кафеля/керамогранита. В еще влажный слой клея уложить армирующую стеклосетку и загла-
дить поверхность гладкой стороной шпателя. Толщина армирующего слоя, включая стеклосетку, при этом должна составлять не менее 5 мм.
После просушки армирующего слоя (при нормальной влажности воздуха 48 часов) на него зубчатым шпателем наносится пластичный клей для кафеля/керамогранита и укладывается кафельная плитка
или керамогранит. Заделку швов между кафельной плиткой/керамограгранитом пластичной затиркой производить только после полного высыхания клея.
Монтаж линолеума и ковролина на слой звукоизоляции PhoneStar
Поверхность перекрытия должна быть ровной, сухой и очищенной от пыли, остатков старого клея, масел, краски
.
На загрунтованную поверхность перекрытия сплошным слоем паркетного клея приклеиваются панели PhoneStar.
Примечание: в случае укладки панелей PhoneStar в два слоя достаточно склеить панели между собой, не приклеивая их к поверхности перекрытия. Использование виброразвязывающего материала Wolf
Vlies под нижним слоем панелей PhoneStar существенно улучшает звукоизоляционные характеристики системы.
После просушки, швы между панелями и стыки с сопрягаемыми поверхностями заполняют виброизолирующим герметиком Wolf Flex. Швы между панелями оклеиваются лентой Wolf Tape.
Смонтированные таким образом панели PhoneStar необходимо прогрунтовать.
На грунтованные и просушенные панели PhoneStar наносят слой армированной шпатлевки толщиной не менее 5 мм. (Шпатлевка с добавлением специальных полиакриловых волокон, придающих ей до-
полнительную эластичность и увеличивающих прочность при изгибе.)
*Допускается использование пластичных шпатлевок или клеев для керамогранита с применением армирующей стеклосетки.
После просушки (48 часов), в соответствии с рекомендациями производителя финишного покрытия монтируется линолеум/ковролин.
Примечание: для ускорения и удешевления процесса вместо шпатлевки на панели PhoneStar смонтировать склеенные шип в паз плиты OSB или дешевый ламинат системы «клик», оставляя вдоль стен
зазоры 3-8 мм. Эти зазоры заполнить герметиком Wolf Flex. На подготовленную таким образом поверхность, в соответствии с рекомендациями производителя финишного покрытия монтируется линолеум/
ковролин.
Общие рекомендации по монтажу панелей PhoneStar на массивные стены и внутренние перегородки
Панели монтируются стык в стык по отношению панель к панели вразбежку, без зазоров к полу, прилегающим стенам и потолку.
Текст на этикетке панели PhoneStar при монтаже на стены всегда должен располагаться горизонтально, так чтобы он легко читался. Это обеспечивает правильное размещение слоев каркаса внутри панели и
способствует достижению наилучшего эффекта.
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Варианты монтажа панелей PhoneStar:
- Панели PhoneStar монтируются к стене дюбель-гвоздями Wolf (пеноблок, бетон, кирпич, дерево).
- Панели PhoneStar монтируются саморезами к обрешетке из металлического профиля.
- Панели PhoneStar монтируются саморезами к деревянной обрешетке.
Саморезы, которыми крепятся панели PhoneStar к каркасу, должны входить в лист под прямым углом и проникать в металлический профиль на глубину не менее 10 мм, а в деревянный брусок - 20 мм. Го-
ловки саморезов утапливаются в панель на глубину около 1 мм, при этом изогнутые или неправильно завернутые саморезы следует удалить и заменить новыми на расстоянии 5 см от прежних, а старые
отверстия заклеить лентой Wolf Tape. Следите за тем, чтобы панели PhoneStar располагались перпендикулярно несущим профилям или брускам и были обклеены по швам лентой Wolf Tape как на первом,
так и (в случае двухслойной обшивки) на втором слое. Стыки торцов панелей должны быть расположены на несущем профиле или бруске и смещены относительно стыков смежных листов на расстояние
не менее 400 мм.
Прослойка из виброизолирующего материала Wolf Vlies или мягкой ДВП (12-25 мм) между стеной и панелями PhoneStar и между панелями PhoneStar и ГКЛ/ГВЛ способствует увеличению звукоизоляци-
онных свойств системы.
Для значительного увеличения эффективности звукоизоляции рекомендуется монтаж панелей PhoneStar в два слоя
.
В качестве финишной отделки рекомендуется применение листов ГКЛ или ГВЛ. Во избежание создания звуковых мостиков листы ГКЛ/ГВЛ крепятся саморезами к панелям PhoneStar , а не к обрешетке. При
монтаже ГКЛ/ГВЛ необходимо оставлять зазоры в 5-8 мм между сопрягаемыми поверхностями (стен,пола, потолка). Эти зазоры заполняются герметиком Wolf Flex.
Монтаж панелей PhoneStar на внутренние перегородки
При возведении внутренних перегородок сначала из выбранного металлического профиля или деревянных брусков соответствующего сечения возводят каркас перегородки. Расстояние между осями вер-
тикальных стоек 400 мм.
Каркас перегородки не должен соприкасаться со стенами, потолком и полом. Для этого между каркасом
и конструкциями здания прокладывают полоски из панелей PhoneStar или виброизолирующей ленты Wolf Band.
Панели PhoneStar вразбежку крепят к стойкам профиля на саморезах с шагом 200-250 мм с небольшим притапливанием головки в толще панели (отступы от края панели 10-15 мм). Панели крепят без зазоров
между собой и сопрягаемыми поверхностями.
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Затем к панелям монтируются ГКЛ или ГВЛ. Во избежание создания звуковых мостиков листы ГКЛ/ГВЛ крепятся саморезами Wolf к панелям PhoneStar , а не к обрешетке. При монтаже ГКЛ/ГВЛ необходимо
оставлять зазоры в 4-5 мм между сопрягаемыми поверхностями (стен, пола, потолка). Эти зазоры заполняются герметиком Wolf Flex.
Примечание: для улучшения целевых свойств системы, пространство внутри каркаса из металлического профиля (деревянной обрешетки) дополнительно заполнить минеральной плитой или мягкой ДВП.
Монтаж панелей PhoneStar на массивные стены с применением обрешетки из металлического профиля или деревянного бруса
Монтаж панелей PhoneStar к металлическому профилю:
Металлический профиль и подвесы оклеить виброизолирую-щей лентой Wolf Band и закрепить профиль к стене саморезом шагом 400 мм, предварительно выставив по уровню.
При креплении подвеса к стене для развязки жесткого соединения самореза с подвесом использовать виброразвязывающие шайбы.
К профилю саморезами с шагом 200-250 мм закрепить панели PhoneStar.
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Монтаж панелей PhoneStar к к деревянной обрешетке:
Закрепить обрешетку из деревянных брусков 30х50 с шагом 400 мм, через полоску виброизолирующей ленты Wolf Band 60. Головки саморезов утапливаются в брусок.
К обрешетке саморезами с шагом 200-250 мм закрепить панели PhoneStar (отступы от края панели 10-15 мм).
Швы между панелями и стыки с сопрягаемыми поверхностями заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
Примечание: для улучшения целевых свойств системы, пространство внутри каркаса из металлического профиля (деревянной обрешетки) дополнительно заполнить минеральной плитой или мягкой ДВП.
Затем к панелям монтируются ГКЛ или ГВЛ. Во избежание создания звуковых мостиков листы ГКЛ/ГВЛ крепятся саморезами Wolf к панелям PhoneStar , а не к каркасу. При монтаже ГКЛ/ГВЛ необходимо
оставлять зазоры в 4-5 мм между сопрягаемыми поверхностями (стен, пола, потолка). Эти зазоры заполняются герметиком Wolf Flex.
Общие рекомендации по монтажу панелей PhoneStar на потолок (бетонное/деревянное перекрытие)
Монтаж панелей PhoneStar на потолок осуществляется на каркас из Омега-профиля, металлического профиля или деревянного бруса с шагом 400 мм. Элементы каркаса, обклеенные виброизолирующей
лентой Wolf Band, закрепляют на бетонном перекрытии исключительно на металлические анкеры для бетона, устанавливаемые с шагом 400 мм, рассчитанные на нагрузку 40-50 кг/м2.
Панели PhoneStar монтируют к каркасу саморезами вразбежку вплотную друг к другу и к стенам.
Швы между панелями и стыки со стенами заполнить виброизолирующим герметиком Wolf Flex. Все стыки между панелями оклеиваются лентой Wolf Tape.
На поверхность возведенной конструкции с помощью саморезов монтируют листы ГКЛ (ГВЛ) 12,5 мм, оставляя зазоры 4-5 мм от стен. Эти зазоры заполняются виброизолирующим герметиком Wolf Flex.
Внимание! При облицовке смонтированных на потолок панелей PhoneStar листы ГКЛ (ГВЛ) крепятся исключительно к металлическому профилю (деревянной обрешетке).
Примечание: Для улучшения целевых свойств системы пространство внутри каркаса из металлического профиля (деревянной обрешетки) дополнительно заполнить минеральной плитой или мягкой ДВП.
При креплении панелей PhoneStar на подвесную конструкцию из металлического профиля необходимо использовать виброподвесы. Возможно использование прямых подвесов, обклеенных виброизолирую-
щей лентой Wolf Band и закреплённых через виброизолирующие шайбы.
Обрешетка подвесной конструкции монтируется с шагом 400 на 800 мм. При монтаже такой обрешетки используется «одноуровневый соединитель краб».
В больших по размеру помещения рекомендуется использовать двухуровневый каркас для обеспечения жёсткости конструкции.
